Як з’єднати світлодіодну стрічку: покроковий гід

Чому правильне з’єднання світлодіодної стрічки важливе?

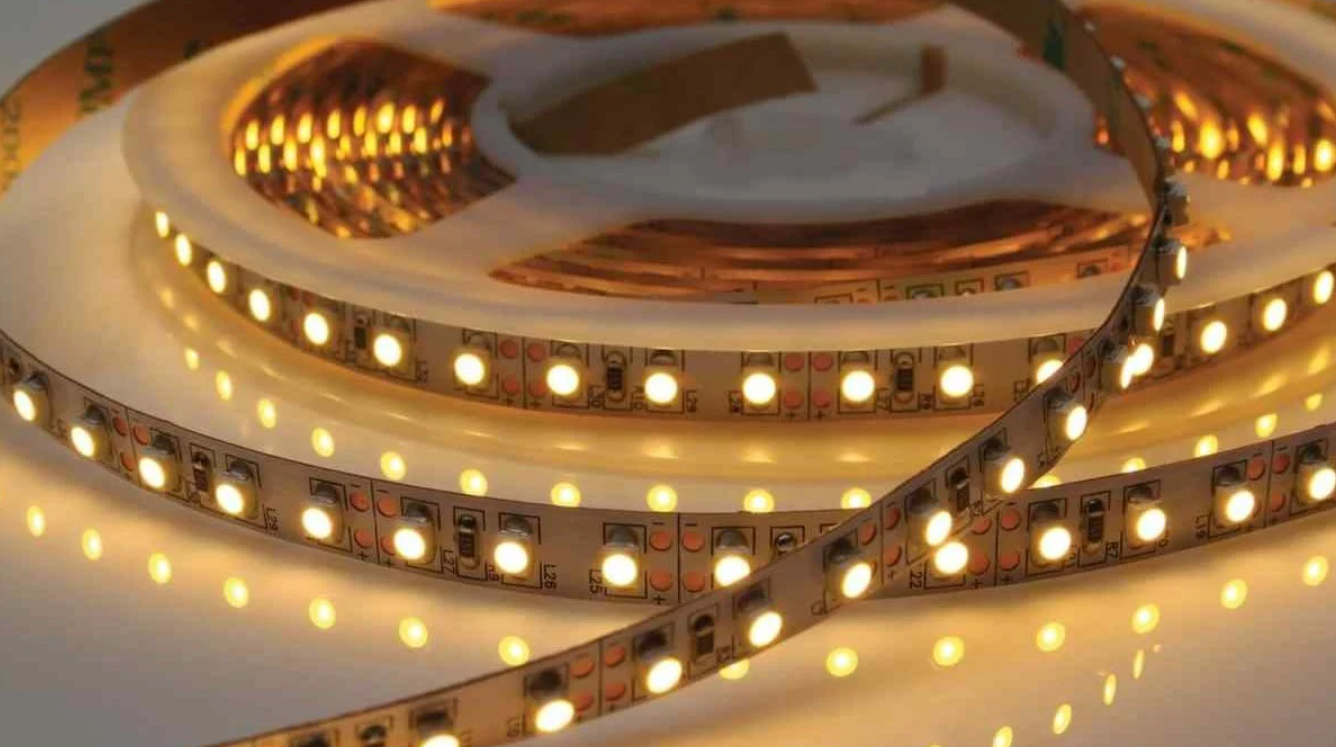

Світлодіодна стрічка (LED-стрічка) – це універсальний і стильний спосіб освітлення, який використовується для декору інтер’єру, підсвітки меблів чи створення атмосферного світла. Але щоб вона працювала коректно й довго, потрібно правильно її з’єднати. Неправильне підключення може призвести до мерехтіння, перегріву чи навіть виходу стрічки з ладу. У цьому гайді ми детально розберемо, як з’єднати світлодіодну стрічку – від підготовки матеріалів до фінального монтажу, щоб ваш проєкт виглядав професійно й функціонував бездоганно.

Що потрібно знати про світлодіодні стрічки?

Світлодіодні стрічки бувають різних типів, і перед з’єднанням важливо розуміти їхні особливості:

• Напруга: Найпоширеніші стрічки працюють на 12 В або 24 В. Перевірте маркування на стрічці чи упаковці.
• Тип LED: SMD 3528, SMD 5050, SMD 2835 – це різні розміри та потужність діодів. Наприклад, SMD 5050 яскравіші, але споживають більше енергії.
• RGB чи монохром: Монохромні стрічки світять одним кольором (білий, червоний тощо), RGB – змінюють кольори за допомогою контролера.
• Вологозахист: IP20 – для приміщень, IP65/68 – для вулиці чи ванної.

Розуміння цих характеристик допоможе обрати правильні компоненти для з’єднання.

Підготовка до з’єднання: що знадобиться?

Перед початком роботи переконайтеся, що у вас є всі необхідні інструменти та матеріали. Це зробить процес швидким і безпечним.

Необхідні матеріали

Ось список того, що потрібно для з’єднання світлодіодної стрічки:

• Світлодіодна стрічка: Виберіть потрібну довжину та тип (12 В/24 В, RGB чи монохром).
• Блок живлення: Підберіть блок із відповідною напругою (12 В або 24 В) і потужністю, яка на 20–30% перевищує споживання стрічки. Наприклад, для стрічки 14.4 Вт/м довжиною 5 м потрібен блок мінімум 90–100 Вт (14.4 × 5 × 1.3).
• Конектори: Для з’єднання відрізків стрічки без паяння (кліпси, кутові чи Т-подібні конектори).
• Контролер (для RGB): Дозволяє змінювати кольори та режими через пульт чи смартфон.
• Проводи: Перетин 0.5–1.5 мм² для підключення стрічки до блоку живлення (залежить від довжини та потужності).
• Профіль або клейка основа: Для монтажу стрічки на поверхню.

Інструменти

Для роботи знадобляться прості інструменти, які є в більшості домівок:

• Ножиці або канцелярський ніж для різання стрічки.
• Паяльник (40–60 Вт) із припоєм і флюсом (якщо плануєте паяти).
• Викрутка для підключення проводів до блоку живлення.
• Ізолента або термоусадочна трубка для ізоляції з’єднань.
• Мультиметр (опціонально) для перевірки напруги та контактів.

Порада: перед покупкою перевірте сумісність блоку живлення, контролера та стрічки за напругою й типом конекторів.

Як різати та з’єднувати світлодіодну стрічку?

Світлодіодну стрічку часто потрібно розрізати або з’єднати, щоб підлаштувати під потрібний розмір чи форму. Є два основні способи з’єднання: за допомогою конекторів і паяння.

Різання стрічки

Світлодіодні стрічки можна різати лише в позначених місцях, щоб не пошкодити схему. Ось як це зробити:

1. Знайдіть лінію різу: На стрічці є мітки (зазвичай кожні 3–6 діодів, 5–10 см) із зображенням ножиць і контактними площадками (+, –, R, G, B для RGB).
2. Розріжте: Використовуйте гострі ножиці або канцелярський ніж, щоб зробити рівний зріз точно по лінії.
3. Перевірте: Переконайтеся, що контактні площадки не пошкоджені – вони потрібні для з’єднання.

Якщо ви розрізали неправильно, сегмент стрічки може не працювати. Зберігайте відрізки для майбутніх проєктів.

З’єднання за допомогою конекторів

Конектори – це найпростіший спосіб з’єднання без паяння, ідеальний для новачків. Ось покрокова інструкція:

1. Виберіть конектор: Для монохромної стрічки потрібен двопіновий конектор (плюс і мінус), для RGB – чотирипінний (R, G, B, V+). Кутові чи Т-подібні конектори підходять для поворотів.
2. Підготуйте стрічку: Зніміть захисну плівку з клейкої сторони в місці контактів. Якщо стрічка в силіконі (IP65), акуратно зріжте силікон над контактними площадками.
3. Вставте стрічку: Відкрийте кришку конектора, вставте кінець стрічки так, щоб контакти (+, –) співпали з пінами конектора. Щільно закрийте кришку до клацання.
4. З’єднайте відрізки: Повторіть для другого відрізка, використовуючи той самий конектор, або підключіть до проводів для блоку живлення.
5. Перевірте: Підключіть стрічку до блоку живлення й увімкніть. Якщо вона не світить, перевірте щільність контактів.

Конектори зручні, але менш надійні за паяння, особливо для довгих стрічок або вуличного використання.

З’єднання паянням

Паяння забезпечує міцне й довговічне з’єднання, але вимагає навичок. Ось як це зробити:

1. Підготуйте поверхню: Очистіть контактні площадки стрічки спиртом і нанесіть флюс для кращого зчеплення.
2. Припаяйте проводи: Розігрійте паяльник до 250–300°C. Прикладіть провід до контактної площадки (+ до +, – до –), нанесіть припій і тримайте 1–2 секунди. Повторіть для всіх контактів.
3. Ізолюйте: Накладіть термоусадочну трубку на місце паяння й нагрійте її феном або запальничкою. Альтернатива – ізолента.
4. З’єднайте відрізки: Якщо з’єднуєте два відрізки, припаяйте їх контакти один до одного, дотримуючись полярності.
5. Перевірте: Підключіть до блоку живлення. Якщо стрічка не працює, перевірте паяння мультиметром.

Паяння потребує практики, але гарантує надійний контакт навіть для потужних стрічок.

Підключення до блоку живлення

Блок живлення – це «серце» системи, яке забезпечує стрічку електроенергією. Неправильне підключення може пошкодити стрічку чи блок.

Покрокове підключення

Ось як підключити стрічку до блоку живлення:

1. Перевірте сумісність: Переконайтеся, що напруга блоку (12 В або 24 В) відповідає стрічці, а потужність перевищує споживання стрічки на 20–30%.
2. Підключіть проводи: З’єднайте провід від стрічки (або конектора) з клемами блоку: червоний (+V) до позитивної клеми, чорний (–V) до негативної. Для RGB-стрічки підключіть контролер між стрічкою та блоком, дотримуючись маркування (R, G, B, V+).
3. Закріпіть з’єднання: За допомогою викрутки затягніть клеми блоку, щоб провода трималися міцно.
4. Перевірте полярність: Неправильна полярність не зашкодить стрічці, але вона не світитиме. Перевірте підключення мультиметром або поміняйте провода місцями.
5. Увімкніть: Підключіть блок до розетки й перевірте роботу стрічки. Для RGB увімкніть контролер і протестуйте режими.

Якщо стрічка довша за 5 м, підключайте її паралельно (кожен відрізок до блоку окремо), щоб уникнути падіння напруги.

Монтаж світлодіодної стрічки

Після з’єднання стрічку потрібно закріпити на поверхні. Правильний монтаж забезпечує естетику й довговічність.

Варіанти кріплення

Ось найпоширеніші способи монтажу:

• Клейка основа: Більшість стрічок мають липкий шар. Очистіть поверхню (меблі, стіну) спиртом, зніміть захисну плівку зі стрічки й притисніть її на 10–15 секунд.
• Алюмінієвий профіль: Ідеально для потужних стрічок, адже відводить тепло. Закріпіть профіль шурупами чи двостороннім скотчем, вставте стрічку в паз.
• Кліпси: Пластикові або металеві кліпси кріпляться шурупами, утримуючи стрічку на місці. Підходять для нерівних поверхонь.

Для стрічок IP65/68 використовуйте герметики чи силіконові чохли, щоб захистити від вологи.

Типові помилки при з’єднанні світлодіодної стрічки

Новачки часто припускаються помилок, які можуть зіпсувати стрічку чи зменшити її термін служби. Ось як їх уникнути:

🚨 Типові помилки при з’єднанні

• Неправильний блок живлення: Слабкий блок (наприклад, 60 Вт для стрічки 90 Вт) перегрівається й виходить із ладу. Завжди додавайте запас потужності 20–30%.
• Порушення полярності: Підключення плюса до мінуса не дасть світла. Перевірте маркування на стрічці та блоці.
• Різання в недозволеному місці: Розрізання поза мітками псує сегмент. Завжди шукайте позначку з ножицями.
• Відсутність охолодження: Потужні стрічки (понад 14.4 Вт/м) перегріваються без алюмінієвого профілю, що скорочує термін служби.

Щоб уникнути проблем, перед увімкненням перевірте всі з’єднання й протестуйте стрічку на короткому відрізку.

Безпека під час роботи

Робота з електрикою вимагає обережності. Дотримуйтесь цих правил, щоб уникнути травм чи пошкодження обладнання:

• Відключайте живлення: Перед з’єднанням чи паянням вимкніть блок живлення з розетки.
• Уникайте вологи: Не монтуйте стрічку у вологих місцях, якщо вона не має захисту IP65 або вище.
• Перевірте ізоляцію: Усі з’єднання мають бути ізольовані термоусадкою чи ізолентою, щоб уникнути короткого замикання.
• Не перевантажуйте стрічку: Не з’єднуйте послідовно відрізки довше 5 м – це призводить до мерехтіння й перегріву.

Якщо ви не впевнені у своїх силах, зверніться до електрика, особливо для складних проєктів із RGB-стрічками чи вуличним освітленням.

Додаткові поради для ідеального результату

Щоб ваша світлодіодна стрічка виглядала стильно й працювала довго, врахуйте ці рекомендації:

• Тестуйте перед монтажем: Підключіть стрічку до блоку живлення до кріплення, щоб переконатися, що все працює.
• Використовуйте димер: Для монохромних стрічок димер дозволяє регулювати яскравість, створюючи комфортне освітлення.
• Плануйте розташування: Намалюйте схему, де проходитиме стрічка, щоб уникнути зайвих з’єднань чи нестачі довжини.
• Обирайте якісні компоненти: Дешеві блоки живлення чи стрічки швидко виходять із ладу. Купуйте у перевірених магазинах, як-от Rozetka чи спеціалізовані сайти (LedStorm, Svetex).

З’єднання світлодіодної стрічки – це творчий і доступний спосіб оновити простір. З правильними інструментами, трохи терпіння й дотриманням наших порад ви створите ефектне освітлення, яке радуватиме роками!
