Чому правильна заміна світлодіодів важлива?
Світлодіоди (LED) – це енергоефективне та довговічне джерело світла, яке використовується в лампах, стрічках, світильниках і електроніці. Проте з часом світлодіоди можуть перегоріти, потьмяніти або вийти з ладу через пошкодження. Заміна світлодіодів потребує обережності, щоб уникнути пошкодження пристрою, ураження струмом або втрати якості освітлення. У цьому гайді ми розберемо, як замінити світлодіоди в різних пристроях (лампи, стрічки, світильники), які інструменти потрібні, як обрати правильні світлодіоди та як уникнути типових помилок, щоб ваш ремонт був успішним і безпечним.
Особливості світлодіодів
Світлодіоди мають унікальні характеристики, які слід врахувати перед заміною:

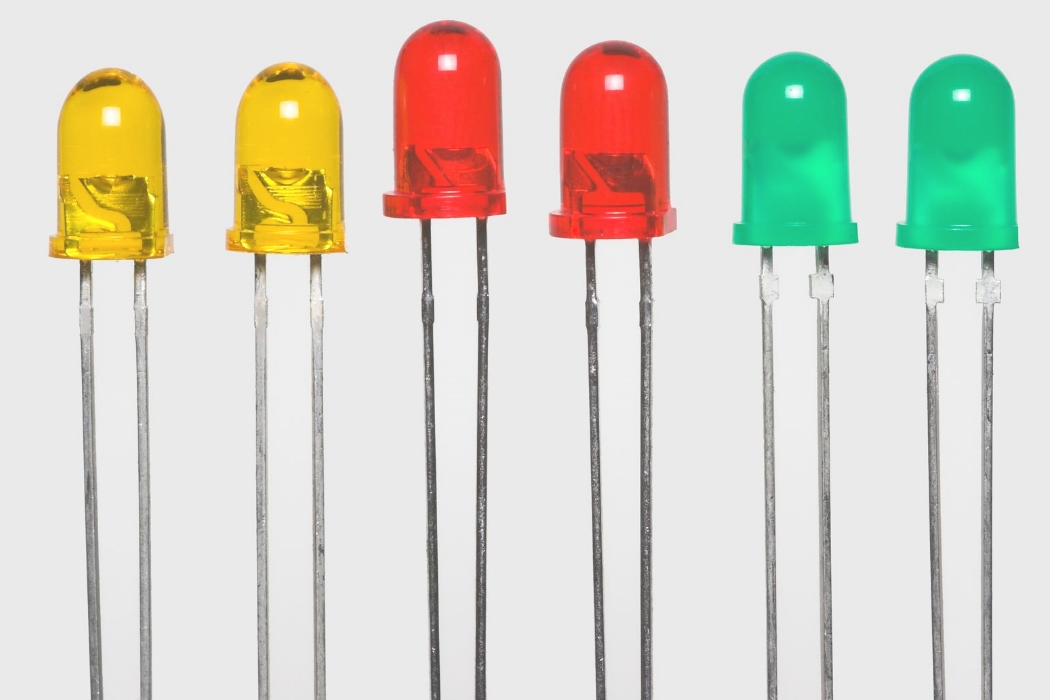

- Типи світлодіодів: SMD (поверхневий монтаж, наприклад, SMD 3528, 5050), COB (chip-on-board), черезсквозні (з ніжками). Кожен тип має різні розміри, потужність і спосіб підключення.
- Напруга: Зазвичай 3–3.6 В для окремих світлодіодів, але в лампах чи стрічках вони підключені до драйвера чи блоку живлення (12 В, 24 В).
- Потужність: Від 0.5 Вт до кількох ват залежно від типу (наприклад, SMD 5050 – 0.2–0.7 Вт на діод).
- Колірна температура: Від 2700 К (тепле світло) до 6500 К (холодне). Важливо підібрати аналогічний відтінок.
- Полярність: Світлодіоди чутливі до полярності (+/–), тому неправильне підключення може їх пошкодити.
Розуміння цих особливостей допоможе обрати правильний світлодіод і безпечно його замінити.
Підготовка до заміни світлодіодів
Перед початком роботи переконайтеся, що у вас є потрібні інструменти та запасні світлодіоди, і дотримуйтесь заходів безпеки.
Необхідні інструменти та матеріали
Для заміни світлодіодів знадобляться:
- Нові світлодіоди: Підберіть світлодіоди, ідентичні за типом (наприклад, SMD 5050), розміром, напругою, потужністю та колірною температурою. Перевірте маркування на платі чи старому діоді.
- Паяльник: Потужністю 25–40 Вт із тонким жалом для точної роботи.
- Припій і флюс: Олов’яно-свинцевий припій (60/40) і флюс (наприклад, каніфоль) для якісного паяння.
- Пінцет: Для роботи з дрібними SMD-світлодіодами.
- Викрутка: Хрестова або плоска для розбирання світильника чи лампи.
- Мультиметр: Для перевірки напруги, полярності та цілісності ланцюга.
- Антистатичний браслет (опціонально): Захищає світлодіоди від статичної електрики.
- Теплопровідний клей або паста: Для фіксації та охолодження світлодіодів у світильниках.
Заходи безпеки
Робота зі світлодіодами та електрикою потребує обережності:
- Вимкніть живлення: Відключіть пристрій від мережі, вимкнувши автомат у щитку або вийнявши вилку з розетки.
- Уникайте статичної електрики: Торкайтеся заземлених поверхонь або використовуйте антистатичний браслет, щоб не пошкодити світлодіоди.
- Захист від опіків: Паяльник нагрівається до 300°C – тримайте його подалі від горючих матеріалів і дайте охолонути після роботи.
- Вентиляція: Працюйте в провітрюваному приміщенні, щоб уникнути вдихання парів флюсу чи припою.
Порада: перед покупкою нового світлодіода сфотографуйте старий або запишіть його маркування (наприклад, SMD 5050, 3.2 В, 0.2 А), щоб уникнути помилок.
Покрокова інструкція заміни світлодіодів
Процес заміни залежить від типу світлодіода та пристрою (лампа, стрічка, світильник). Нижче наведено універсальний алгоритм для заміни SMD-світлодіодів у світильнику чи LED-стрічці, а також особливості для інших випадків.
Крок 1: Вимкніть живлення
Переконайтеся, що пристрій повністю знеструмлений:
- Вимкніть вимикач або вийміть вилку з розетки.
- Відключіть автомат у щитку для додаткової безпеки.
- Перевірте відсутність напруги мультиметром або індикаторною викруткою.
Крок 2: Доступ до світлодіода
Розберіть пристрій, щоб дістатися до світлодіода:
- Для світильника: Зніміть плафон або кришку, викрутивши гвинти чи від’єднавши кліпси. Обережно вийміть плату зі світлодіодами.
- Для LED-стрічки: Якщо стрічка приклеєна, акуратно від’єднайте її від поверхні. Для стрічок у профілі зніміть розсіювач.
- Для LED-лампи: Розберіть лампу, знявши пластиковий купол (може бути приклеєний) і діставшись до плати. Будьте обережні, щоб не пошкодити драйвер.
Якщо доступ ускладнений, зверніться до інструкції пристрою або фахівця.
Крок 3: Визначте несправний світлодіод
Знайдіть світлодіод, який потрібно замінити:
- Огляньте плату чи стрічку на наявність потемнілих, обгорілих або тріснутих діодів.
- Використовуйте мультиметр у режимі перевірки діодів: підключіть щупи до контактів світлодіода (+ до анода, – до катода). Робочий діод світиться або показує напругу 2.5–3.5 В, несправний – не реагує.
- Позначте несправний діод маркером, щоб не сплутати.
Крок 4: Видаліть несправний світлодіод
Для SMD-світлодіодів (найпоширеніший тип у стрічках і світильниках) виконайте такі дії:
- Підготуйте паяльник: Розігрійте паяльник до 250–300°C. Нанесіть флюс на контакти світлодіода для легшого паяння.
- Розплавте припій: Обережно торкніться паяльником контактів світлодіода (2–4 точки для SMD), щоб розплавити припій. Не тримайте паяльник довше 2–3 секунд, щоб не перегріти плату.
- Зніміть діод: За допомогою пінцета акуратно підніміть світлодіод із плати, коли припій розплавиться.
- Очистіть контакти: Видаліть старий припій за допомогою мідної оплітки або відсмоктувача припою. Протріть контакти спиртом для чистоти.
Крок 5: Встановіть новий світлодіод
Встановлення нового світлодіода потребує точності:
- Перевірте полярність: На платі чи стрічці є позначки (+/–). На SMD-світлодіоді катод (–) зазвичай має скошений кут або позначку. Вирівняйте новий діод відповідно.
- Нанесіть флюс: Покрийте контактні площадки на платі тонким шаром флюсу.
- Припаяйте діод: Помістіть світлодіод на плату пінцетом, вирівнявши контакти. Нанесіть невелику кількість припою на кожен контакт, торкаючись паяльником 1–2 секунди.
- Очистіть паяння: Видаліть залишки флюсу спиртом і ватною паличкою для акуратного вигляду.
Крок 6: Перевірте роботу
Після заміни перевірте світлодіод:
- Зберіть пристрій: поверніть плату, плафон або розсіювач на місце, зафіксувавши гвинти чи кліпси.
- Увімкніть живлення: підключіть пристрій до мережі й увімкніть.
- Огляньте світло: переконайтеся, що новий світлодіод світить рівно, без мерехтіння, і відповідає кольору інших діодів.
- Якщо діод не працює, вимкніть живлення й перевірте полярність, якість паяння або цілісність ланцюга мультиметром.
Особливості заміни світлодіодів у різних пристроях
Процес заміни може відрізнятися залежно від типу пристрою. Ось нюанси для найпоширеніших випадків:
LED-лампи
- Розбирання: Обережно зніміть пластиковий купол (може бути приклеєний). Доступ до світлодіодів зазвичай через плату, прикріплену до драйвера.
- Складність: У дешевих лампах світлодіоди часто паяються на алюмінієву основу, що ускладнює заміну. Якщо драйвер несправний, краще замінити всю лампу.
- Рекомендація: Якщо потрібна заміна кількох діодів, подумайте про покупку нової лампи – це може бути економніше.
LED-стрічки
- Сегменти: Стрічки складаються з сегментів (зазвичай 3–6 діодів). Замінюйте весь сегмент, якщо один діод несправний, щоб уникнути нерівного світла.
- Різання: Ріжте стрічку лише по позначених лініях (кожні 5–10 см) і припаюйте новий сегмент, дотримуючись полярності.
- Фіксація: Після паяння захистіть з’єднання термоусадочною трубкою або силіконовим герметиком.
Світильники та панелі
- Доступ: Зніміть розсіювач або кришку, щоб дістатися до плати зі світлодіодами. У панелях діоди часто приклеєні до основи – використовуйте теплопровідний клей для нового діода.
- Драйвер: Якщо замінений діод не працює, перевірте драйвер живлення – він може видавати неправильну напругу.
- Охолодження: Переконайтеся, що новий діод має контакт із радіатором для відведення тепла.
Типові помилки при заміні світлодіодів
Новачки можуть припуститися помилок, які ускладнюють ремонт або псують світлодіоди. Ось як їх уникнути:
🚨 Типові помилки при заміні світлодіодів
- Неправильна полярність: Підключення світлодіода зворотною полярністю (+/–) призводить до його відмови. Завжди перевіряйте маркування.
- Перегрів: Тривале паяння (понад 3 секунди) може пошкодити світлодіод. Використовуйте низьку температуру й швидке паяння.
- Несумісний світлодіод: Діод іншого типу чи напруги може не працювати або пошкодити ланцюг. Перевірте специфікації (наприклад, SMD 3528, 3.2 В).
- Пошкодження плати: Надмірний тиск паяльником або пінцетом може відірвати контактні доріжки. Дійте обережно.
Щоб уникнути проблем, тестуйте новий світлодіод перед паянням, підключивши його до джерела живлення з правильною напругою через резистор (наприклад, 100 Ом для 3 В).
Поради для успішної заміни
Щоб заміна світлодіодів була ефективною та безпечною, врахуйте ці рекомендації:
- Перевірте драйвер: Якщо кілька світлодіодів перегоріли, проблема може бути в несправному драйвері чи блоці живлення. Перевірте вихідну напругу мультиметром.
- Купуйте якісні світлодіоди: Дешеві діоди мають менший термін служби та нерівне світло. Обирайте продукцію від відомих брендів (Cree, Osram, Philips).
- Зберігайте охолодження: Світлодіоди чутливі до перегріву. Переконайтеся, що вони мають контакт із радіатором або теплопровідною основою.
- Тестуйте перед складанням: Підключіть плату до живлення перед збиранням світильника, щоб упевнитися, що всі діоди працюють.
- Зверніться до фахівця: Якщо пристрій складний (наприклад, LED-панель із вбудованим драйвером) або потрібна заміна COB-матриці, краще звернутися до професіонала.
Цікаві факти про світлодіоди
Світлодіоди – це не лише практичне джерело світла, а й технологія з багатою історією:
💡 Цікаві факти про світлодіоди
- Винахід: Перший світлодіод створив Нік Голоняк у 1962 році, і він світив червоним кольором.
- Енергоефективність: LED споживають на 80% менше енергії, ніж лампи розжарювання, і служать до 50 000 годин.
- Нобелівська премія: У 2014 році Ісаму Акасакі, Хіроші Амано та Шуджі Накамура отримали Нобелівську премію за створення синіх світлодіодів, які уможливили біле LED-світло.
Ці факти підкреслюють значущість світлодіодів у сучасному світі.
Що робити, якщо світлодіод не працює після заміни?
Якщо новий світлодіод не світить, перевірте такі моменти:
- Полярність: Переконайтеся, що діод припаяний правильно (+ до +, – до –).
- Якість паяння: Поганий контакт може переривати ланцюг. Перепаяйте, додавши флюс.
- Драйвер або блок живлення: Перевірте вихідну напругу мультиметром – вона має відповідати вимогам світлодіода.
- Ланцюг: У стрічках чи світильниках світлодіоди з’єднані послідовно або паралельно. Пошкодження одного може відключити весь сегмент – перевірте сусідні діоди.
Якщо проблема не вирішується, зверніться до електрика або замініть увесь модуль (наприклад, стрічку чи плату).
