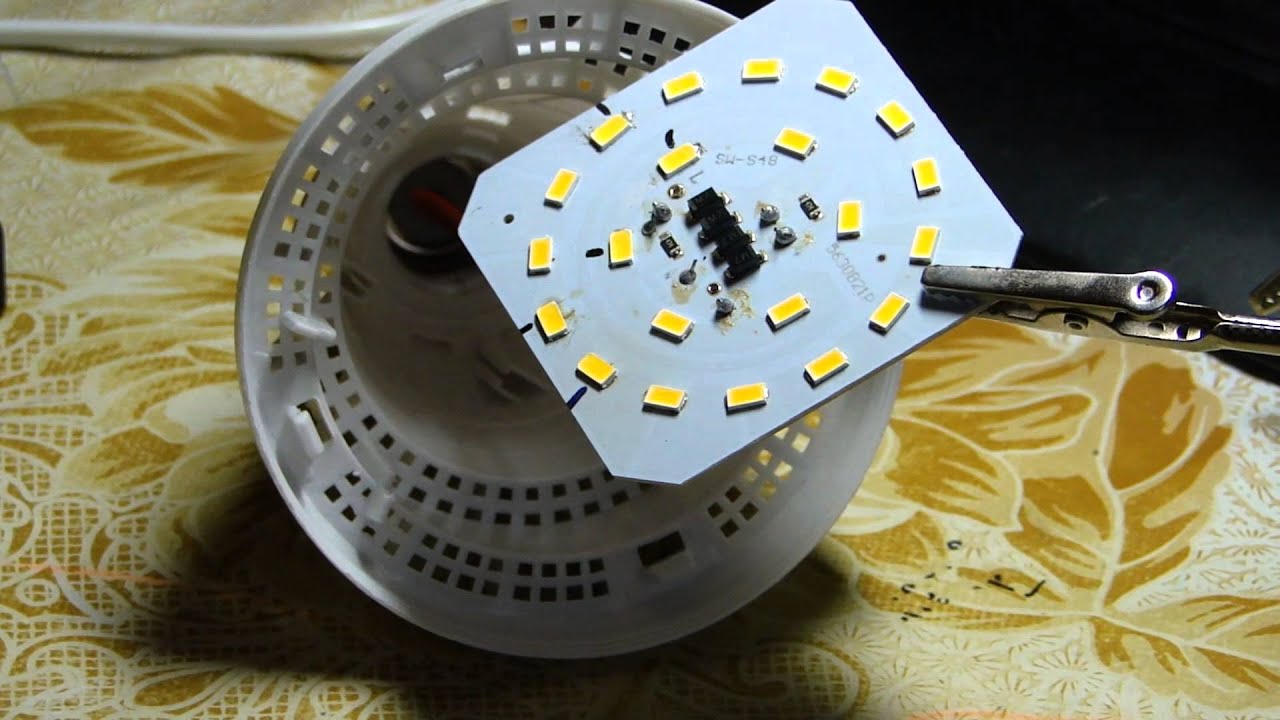

Як випаяти світлодіод: детальний посібник

Що потрібно знати перед початком роботи

Випаювання світлодіода — це делікатний процес, який вимагає уваги, правильних інструментів і розуміння основ електроніки. Світлодіоди (LED) часто використовуються в сучасних пристроях: від ламп до складних електронних плат. Їхня заміна чи видалення може знадобитися для ремонту, модернізації або тестування. Але без підготовки легко пошкодити як сам світлодіод, так і плату. Давайте розберемо, як підготуватися до роботи.

Перш ніж братися за паяльник, оцініть тип світлодіода: чи це SMD (поверхневий монтаж) чи THT (з виведеннями). SMD-компоненти маленькі, припаяні безпосередньо до поверхні плати, тоді як THT мають ніжки, які проходять крізь отвори. Кожен тип вимагає свого підходу та інструментів. Також перевірте технічну документацію плати, щоб уникнути пошкодження сусідніх компонентів.

Чому випайка світлодіодів потребує обережності

Світлодіоди чутливі до високих температур і механічних пошкоджень. Надмірний нагрів може вивести компонент із ладу, а необережне поводження — відірвати контактні площадки на платі. Наприклад, за даними посібника з ремонту електроніки від iFixit, температура паяння для SMD-компонентів не повинна перевищувати 260°C протягом більше ніж 10 секунд. Крім того, статична електрика може знищити світлодіод, тому антистатичний захист — не розкіш, а необхідність.

Інструменти для випаювання світлодіода

Щоб успішно випаяти світлодіод, потрібен набір інструментів, який забезпечить точність і безпеку. Ось детальний перелік необхідного обладнання з поясненням, чому кожен елемент важливий.

• Паяльник із регульованою температурою: Для SMD-компонентів ідеальна температура — 250–300°C, для THT — 300–350°C. Паяльник із тонким жалом (0,5–1 мм) дозволяє працювати з маленькими контактами.
• Паяльна станція з феном: Незамінна для SMD-світлодіодів. Гаряче повітря рівномірно прогріває контакти, зменшуючи ризик перегріву.
• Олововідсмоктувач або паяльна стрічка: Олововідсмоктувач видаляє розплавлений припій, а стрічка вбирає його завдяки капілярному ефекту.
• Пінцет із тонкими кінчиками: Допомагає акуратно піднімати світлодіод після розплавлення припою.
• Антистатичний браслет: Захищає компоненти від статичної електрики, яка може їх знищити.
• Флюс (рідкий або гелевий): Покращує текучість припою та зменшує окислення, роблячи процес чистішим.
• Ізопропіловий спирт і щітка: Для очищення плати від залишків флюсу після роботи.
• Лупа або мікроскоп: Дозволяє бачити дрібні деталі, особливо при роботі з SMD.

Цей набір інструментів покриває всі етапи випаювання. Якщо ви новачок, інвестуйте в якісний паяльник і флюс — це основа успіху. Для професіоналів паяльна станція з феном значно прискорить роботу з SMD-компонентами.

Крок за кроком: як випаяти THT-світлодіод

Випаювання світлодіодів із наскрізним монтажем (THT) простіше, ніж SMD, але все одно вимагає точності. Ось покрокова інструкція, яка допоможе зробити це правильно.

1. Підготуйте робоче місце: Переконайтеся, що поверхня чиста, добре освітлена, а вентиляція достатня. Одягніть антистатичний браслет.
2. Визначте світлодіод: Знайдіть компонент на платі. Перевірте його маркування та полярність, щоб знати, як його замінити.
3. Нанесіть флюс: Нанесіть невелику кількість флюсу на контакти світлодіода. Це полегшить плавлення припою.
4. Розігрійте паяльник: Встановіть температуру 300–350°C. Дочекайтеся, поки жало нагріється.
5. Розплавте припій: Доторкніться жалом паяльника до одного з контактів, поки припій не стане рідким (2–3 секунди).
6. Видаліть припій: Використовуйте олововідсмоктувач або паяльну стрічку, щоб прибрати розплавлений припій із контакту. Повторіть для другого контакту.
7. Акуратно витягніть світлодіод: Пінцетом або пальцями (якщо плата охолола) обережно витягніть світлодіод із отворів.
8. Очистіть плату: Протріть контактні площадки ізопропіловим спиртом і щіткою, щоб видалити залишки флюсу.

Якщо припій не вдається видалити повністю, не панікуйте. Додайте трохи свіжого припою на контакт і повторіть процедуру. Це звучить дивно, але часто допомагає, адже свіжий припій краще розплавляється.

Випаювання SMD-світлодіодів: особливості та техніка

SMD-світлодіоди — справжнє випробування, адже вони маленькі, а їхні контакти розташовані близько до інших компонентів. Для роботи з ними найкраще використовувати паяльну станцію з феном. Ось як це зробити.

1. Налаштуйте фен: Встановіть температуру 250–260°C і середній потік повітря. Занадто сильний потік може здути сусідні компоненти.
2. Захистіть плату: Наклейте термостійку стрічку навколо світлодіода, щоб захистити інші елементи від нагріву.
3. Нанесіть флюс: Рясно змастіть контакти світлодіода флюсом для рівномірного розплавлення припою.
4. Прогрійте контакти: Тримайте фен на відстані 5–10 см від плати, спрямовуючи потік повітря на світлодіод. Рухайте фен круговими рухами, щоб тепло розподілялося рівномірно.
5. Видаліть світлодіод: Як тільки припій розплавиться (зазвичай через 10–15 секунд), пінцетом обережно підніміть світлодіод.
6. Очистіть плату: Видаліть залишки флюсу ізопропіловим спиртом. Перевірте контактні площадки на пошкодження.

Якщо у вас немає фена, можна використовувати паяльник із двома жалами (техніка «двостороннього нагріву»). Але це складніше і вимагає досвіду, адже легко перегріти плату. За даними Electronics Repair Guide, перегрів SMD-компонентів — причина 70% невдалих ремонтів.

Типові помилки при випаюванні світлодіодів

Навіть досвідчені майстри допускають помилки, якщо поспішають або нехтують підготовкою. Ось кілька поширених промахів і як їх уникнути.

🚨 Типові помилки при випаюванні

• Перегрів компонента: Тривалий нагрів (понад 10 секунд) може знищити світлодіод. Завжди контролюйте час і температуру.
• Пошкодження плати: Сильний тиск паяльником або пінцетом може відірвати контактні площадки. Будьте ніжними!
• Нехтування антистатичним захистом: Статична електрика — невидимий ворог. Без браслета ви ризикуєте спалити чутливі компоненти.
• Погане очищення: Залишки флюсу можуть викликати корозію. Завжди завершуйте роботу чищенням плати.

Уникнення цих помилок значно підвищить ваші шанси на успіх. Якщо щось пішло не так, зупиніться, оцініть ситуацію і спробуйте ще раз із більшою обережністю.

Порівняння методів випаювання: паяльник проти фена

Вибір інструмента залежить від типу світлодіода, вашого досвіду та бюджету. Ось таблиця, яка порівнює два основні методи.

Джерело: Аналіз технічних посібників із сайту SparkFun та особистий досвід автора.

Якщо ви тільки починаєте, паяльник — ваш найкращий друг. Але для частих ремонтів SMD-компонентів варто інвестувати в паяльну станцію з феном.

Як уникнути пошкодження плати та світлодіода

Пошкодження плати чи компонента — найгірший сценарій, якого можна уникнути за допомогою кількох простих правил. По-перше, ніколи не поспішайте. Паяння — це мистецтво, яке вимагає терпіння. По-друге, завжди тестуйте температуру паяльника на непотрібній платі, щоб переконатися, що вона не надто висока.

Використовуйте захисні матеріали, як-от термостійку стрічку чи силіконові мати, щоб ізолювати сусідні компоненти. Якщо ви працюєте з багатошаровою платою, будьте особливо обережні: відірвані контактні доріжки майже неможливо відновити без професійного обладнання. І нарешті, завжди перевіряйте світлодіод після випаювання мультиметром, щоб переконатися, що він не пошкоджений.

Що робити після випаювання

Після того, як світлодіод вилучено, робота не закінчується. Очищення плати — обов’язковий етап, який багато хто пропускає. Залишки флюсу можуть викликати корозію, а дрібні частинки припою — коротке замикання. Використовуйте ізопропіловий спирт (концентрація 90% або вище) і м’яку щітку, щоб ретельно протерти контактні площадки.

Якщо ви плануєте встановити новий світлодіод, перевірте цілісність контактних площадок. Пошкоджені доріжки можна відновити за допомогою провідного клею або тонкого дроту, але це вимагає навичок. Перед паянням нового компонента переконайтеся, що його параметри (напруга, струм) відповідають схемі.
