Що таке транзистор і чому він важливий?

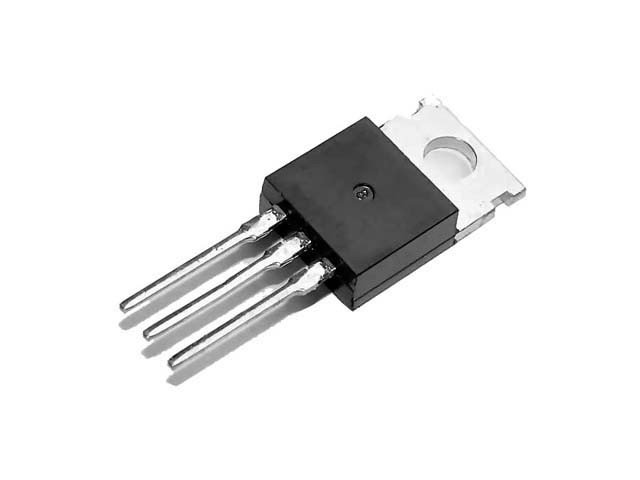

Транзистор — це маленький, але надзвичайно потужний електронний компонент, який лежить в основі сучасної електроніки. Уяви собі крихітний перемикач, що швидше за блискавку вмикає чи вимикає струм, або підсилювач, що робить слабкий сигнал гучним і чітким. Без транзисторів не було б ні смартфонів, ні комп’ютерів, ні навіть космічних кораблів! Цей пристрій настільки універсальний, що його називають “нервовою системою” технологічного світу.
Транзистори бувають різних типів, але всі вони виконують дві ключові функції: керують електричним струмом або підсилюють сигнал. Їхня магія криється в здатності точно контролювати потік електронів, що робить їх незамінними в цифрових і аналогових схемах. Щоб зрозуміти, як це працює, давай розберемося з основами.
Будова транзистора: з чого він складається?
Транзистор нагадує бутерброд із напівпровідникових матеріалів, зазвичай кремнію, з домішками, що надають йому унікальних властивостей. Його структура проста, але геніальна. Основні елементи транзистора — це три зони: емітер, база і колектор (у біполярних транзисторах) або витік, затвор і стік (у польових). Кожна зона відіграє свою роль у керуванні струмом.
Ось як це виглядає на прикладі біполярного транзистора:
- Емітер: “Запускає” електрони в транзистор. Це зона з високою концентрацією носіїв заряду, яка “виштовхує” струм до бази.
- База: Тонка, як павутинка, зона, що діє як “регулятор”. Невеликий струм на базі контролює значно більший струм між емітером і колектором.
- Колектор: “Збирає” електрони, що пройшли через базу. Він приймає основний потік струму і передає його далі в схему.
Ці три зони виготовлені з напівпровідників типу n (з надлишком електронів) або p (з недостачею електронів, тобто “дірками”). Комбінація цих зон (наприклад, n-p-n або p-n-p) визначає тип транзистора. За даними книги “Microelectronic Circuits” Адель С. Седра та Кеннета К. Сміта, саме ця структура дозволяє транзистору працювати як перемикач або підсилювач.
Принцип роботи транзистора: як він “диригує” струмом?
Уяви транзистор як шлюз на річці. База — це ручка, що відкриває або закриває шлюз, а емітер і колектор — це початок і кінець потоку води. Невеликий поворот ручки (струм на базі) може викликати бурхливий потік (струм між емітером і колектором). Ось як це працює крок за кроком:
- Подання сигналу на базу: У біполярному транзисторі слабкий струм подається на базу, що “розблоковує” шлях для електронів.
- Керування потоком: Електрони з емітера рухаються через тонку базу до колектора. Завдяки унікальній будові бази, навіть маленький сигнал може керувати великим струмом.
- Вихідний сигнал: Колектор передає підсилений струм або увімкнений/вимкнений сигнал у схему, залежно від режиму роботи.
У польових транзисторах (MOSFET) принцип схожий, але замість струму на базі використовується напруга на затворі, яка створює електричне поле. Це поле “вмикає” або “вимикає” канал між витоком і стоком. Така конструкція робить MOSFET ідеальними для цифрових схем, адже вони споживають менше енергії.
Режими роботи транзистора
Транзистор може працювати в трьох основних режимах, кожен із яких має свої особливості:
| Режим | Опис | Застосування |
|---|---|---|
| Активний | Транзистор підсилює сигнал, пропускаючи частину струму через базу. | Аудіопідсилювачі, радіоприймачі. |
| Насичення | Транзистор повністю “відкритий”, пропускаючи максимальний струм. | Цифрові перемикачі, логічні схеми. |
| Відсічка | Транзистор “закритий”, струм не проходить. | Вимикачі, енергозберігаючі схеми. |
Джерело: “Electronic Devices and Circuit Theory” Роберта Л. Бойлстеда та Луїса Нашельскі.
Типи транзисторів: який обрати?
Транзистори бувають різні, і кожен тип має свої сильні сторони. Ось найпоширеніші види:
- Біполярні (BJT): Керуються струмом, мають високу швидкість і підсилення. Ідеальні для аналогових схем, але споживають більше енергії.
- Польові (MOSFET): Керуються напругою, енергоефективні, широко використовуються в цифрових пристроях, як-от процесори.
- IGBT: Комбінують переваги BJT і MOSFET, застосовуються у високовольтних системах, наприклад, електромобілях.
- JFET: Прості польові транзистори з високим вхідним опором, популярні в аудіотехніці.
Вибір транзистора залежить від задачі. Наприклад, для підсилювача звуку краще обрати BJT, а для мікропроцесора — MOSFET. Кожен тип має унікальні характеристики, які визначають його ефективність у конкретних умовах.
Цікаві факти про транзистори 🧠
Транзистори — це не просто електронні компоненти, а справжні герої технологічної революції! Ось кілька захопливих фактів:
- Перший транзистор, створений у 1947 році в Bell Labs, був розміром із сірникову коробку, але сучасні транзистори настільки малі, що їх можна побачити лише під мікроскопом!
- У сучасному процесорі, як-от Intel Core, міститься до 50 мільярдів транзисторів — це більше, ніж зірок у Чумацькому Шляху!
- Транзистори дозволили зменшити розмір комп’ютерів із цілих кімнат до кишенькових гаджетів за лічені десятиліття.
Застосування транзисторів у реальному світі
Транзистори всюди, і їхня роль у нашому житті важко переоцінити. Вони працюють у найрізноманітніших пристроях, від простих до складних. Ось кілька прикладів:
- Смартфони та комп’ютери: Мільярди транзисторів у процесорах виконують обчислення, обробляють графіку та керують пам’яттю.
- Аудіо- та відеотехніка: Транзистори підсилюють сигнали в колонках, телевізорах і мікрофонах.
- Енергетика: У сонячних панелях і електромобілях транзистори (особливо IGBT) керують перетворенням і розподілом енергії.
- Медичне обладнання: Транзистори в МРТ і кардіостимуляторах забезпечують точність і надійність.
Кожен із цих прикладів показує, як транзистори роблять наше життя зручнішим і технологічнішим. Вони — невидимі герої, що працюють за лаштунками.
Як транзистори змінили технології?
До появи транзисторів електроніка покладалася на громіздкі вакуумні лампи. Вони були повільними, грілися, як піч, і часто перегорали. Транзистори ж відкрили двері до мініатюризації та енергоефективності. Завдяки їм з’явилися портативні радіоприймачі, а згодом — комп’ютери, які поміщаються в долоні.
Транзистори стали основою закону Мура, який передбачає подвоєння кількості транзисторів у мікропроцесорах кожні два роки. Цей закон десятиріччями визначав прогрес у комп’ютерних технологіях!
Сьогодні транзистори настільки малі, що їхній розмір вимірюється в нанометрах. Наприклад, у 2025 році провідні компанії, як-от TSMC, виготовляють чипи з транзисторами розміром 2 нм. Це дозволяє створювати потужніші та енергоефективніші пристрої.
Проблеми та виклики у світі транзисторів
Незважаючи на всі досягнення, транзистори стикаються з обмеженнями. Чим меншими вони стають, тим складніше уникати таких проблем:
- Тепловиділення: Мільярди транзисторів на чипі генерують тепло, що вимагає складних систем охолодження.
- Квантові ефекти: На розмірах менше 5 нм електрони починають поводитися непередбачувано через квантове тунелювання.
- Вартість виробництва: Виготовлення нанорозмірних транзисторів вимагає мільярдних інвестицій у обладнання.
Інженери шукають нові матеріали, як-от графен або карбід кремнію, щоб подолати ці бар’єри. Майбутнє транзисторів обіцяє бути не менш захопливим, ніж їхнє минуле.
