Як перевірити генератор: повний посібник

Чому важливо перевіряти генератор?

Генератор – це серце електричної системи, яке забезпечує енергією все: від автомобіля до будинку чи промислового обладнання. Якщо він виходить з ладу, це може зупинити роботу, залишити вас без світла або спричинити дорогі поломки. Регулярна перевірка дозволяє вчасно виявити проблеми, заощадити кошти на ремонті та продовжити термін служби пристрою. Уявіть: ви в дорозі, і раптом двигун глухне через несправний генератор – звучить як кошмар, правда?

Перевірка генератора – це не просто технічна рутина, а спосіб бути впевненим у його надійності. Вона включає тестування напруги, огляд фізичного стану, перевірку проводки та аналіз роботи під навантаженням. У цій статті ми розберемо кожен етап так детально, що навіть новачок зможе впоратися!

Що потрібно для перевірки генератора?

Перш ніж братися за перевірку, підготуйте все необхідне. Правильні інструменти та розуміння процесу – це половина успіху. Ось що вам знадобиться:

• Мультиметр: Цей прилад – ваш найкращий друг для вимірювання напруги, опору та струму. Вибирайте цифровий мультиметр із точністю до 0,01 В для максимально достовірних результатів.
• Набір викруток: Потрібні для розбирання корпусу генератора або доступу до клем. Переконайтеся, що у вас є хрестові та плоскі викрутки різних розмірів.
• Ключі: Торцеві або накидні ключі для зняття ременя чи інших компонентів. Зазвичай підходять ключі на 10, 12 або 14 мм.
• Захисне спорядження: Рукавички та захисні окуляри – обов’язкові, адже ви працюєте з електрикою та рухомими частинами.
• Тестер навантаження: Для перевірки генератора під робочим навантаженням. Це може бути спеціальний пристрій або навіть потужний споживач, наприклад, фара чи обігрівач (для автомобільних генераторів).
• Схема електричних з’єднань: Вона допоможе розібратися, де які дроти та клеми, особливо якщо генератор складний або нестандартний.

Зібравши інструменти, ви готові до роботи. Але не поспішайте – спочатку переконайтеся, що генератор відключений від мережі чи двигуна, щоб уникнути травм.

Крок 1: Візуальний огляд генератора

Перший етап перевірки – це уважний огляд. Навіть найдрібніші деталі можуть підказати, що щось не так. Увімкніть свій внутрішній детектив і приступайте!

Що шукати під час огляду?

• Сліди корозії чи іржі: Особливо на клемах і металевих частинах. Корозія може порушувати контакт і знижувати ефективність.
• Пошкодження проводки: Перетерта ізоляція, оголені дроти чи обриви – це серйозні проблеми, які потрібно усунути негайно.
• Стан ременя: Якщо генератор приводиться в дію ременем (як в автомобілях), перевірте його на тріщини, розтягнення чи знос. Натяг ременя має бути достатнім – не надто тугим, але й не провисати.
• Шуми та вібрації: Увімкніть генератор (якщо це безпечно) і прислухайтеся. Скрип, гудіння чи стукіт можуть вказувати на проблеми з підшипниками чи ротором.
• Наявність масла чи бруду: Масляні плями чи накопичений бруд можуть перегрівати генератор і знижувати його продуктивність.

Якщо ви помітили щось підозріле, наприклад, запах горілої ізоляції чи сильний нагрів корпусу, зупиніть перевірку та зверніться до фахівця. Безпека – понад усе!

Крок 2: Перевірка напруги мультиметром

Тепер переходимо до найважливішого – перевірки електричних параметрів. Мультиметр допоможе вам з’ясувати, чи видає генератор правильну напругу. Це як виміряти пульс пристрою!

Як правильно виміряти напругу?

1. Налаштуйте мультиметр: Встановіть режим вимірювання постійної (DC) або змінної (AC) напруги залежно від типу генератора. Для автомобільних генераторів зазвичай потрібен DC-режим (12–14 В).
2. Підключіть щупи: Червоний щуп – до позитивної клеми генератора, чорний – до негативної або заземлення. Переконайтеся, що контакти чисті.
3. Запустіть генератор: Якщо це автомобільний генератор, заведіть двигун і дайте йому працювати на холостих обертах. Для стаціонарних генераторів увімкніть їх у штатному режимі.
4. Зніміть показники: Нормальна напруга для автомобільного генератора – 13,8–14,4 В на холостих обертах. Для побутових генераторів (220 В) показники можуть коливатися в межах ±5% від номіналу.
5. Перевірте під навантаженням: Увімкніть споживачі (фари, обігрівач, лампи) і повторно виміряйте напругу. Вона не повинна падати нижче 13,2 В (для авто) або номіналу (для інших типів).

Якщо напруга нестабільна або значно нижча за норму, це може вказувати на проблеми з регулятором напруги, діодним мостом або обмотками. Наприклад, за даними посібника Haynes Automotive Repair Manual, відхилення напруги понад 0,5 В від норми – це привід для подальшої діагностики.

Крок 3: Перевірка обмоток і діодного моста

Якщо візуальний огляд і перевірка напруги не виявили проблем, але генератор все ще працює некоректно, час зазирнути глибше – до обмоток і діодного моста. Це складніше, але ми розберемо все покроково.

Перевірка обмоток

Обмотки – це “серце” генератора, яке створює електричний струм. Пошкодження обмоток може призвести до повної відмови пристрою.

1. Відключіть генератор: Переконайтеся, що пристрій повністю знеструмлений.
2. Виміряйте опір: Встановіть мультиметр у режим вимірювання опору (Ом). Доторкніться щупами до контактів обмоток (зазвичай позначені на схемі генератора).
3. Порівняйте з нормою: Нормальний опір залежить від моделі генератора, але зазвичай становить 0,1–10 Ом для статорних обмоток. Якщо опір близький до нуля (коротке замикання) або нескінченний (обрив), обмотки пошкоджені.

Пошкоджені обмотки зазвичай потребують заміни або перемотування – це складна робота, яку краще довірити професіоналам.

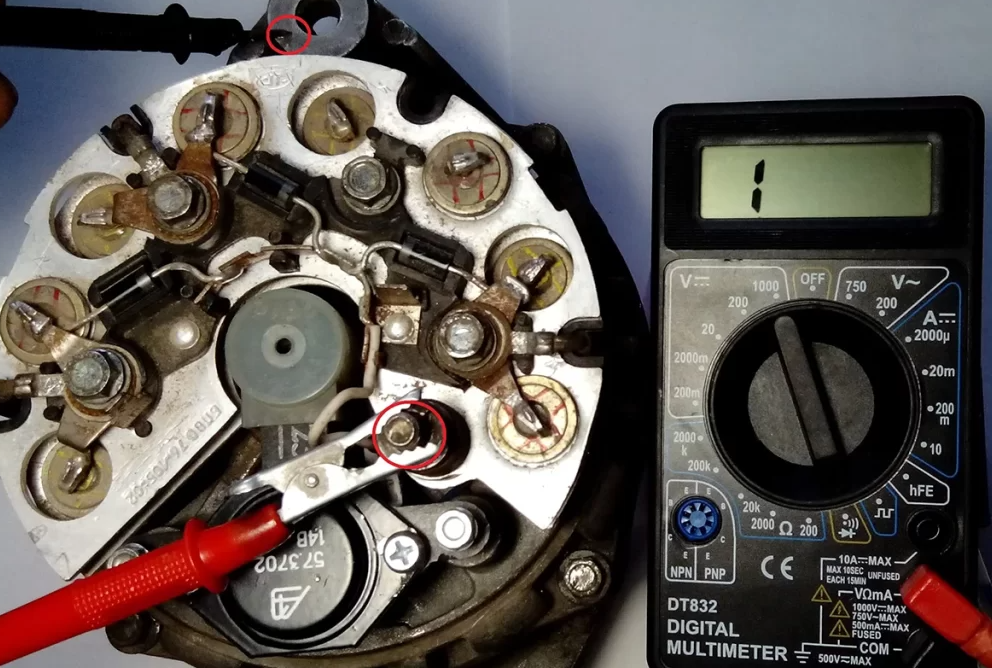

Перевірка діодного моста

Діодний міст перетворює змінний струм у постійний. Якщо діоди несправні, генератор може видавати нестабільну напругу.

1. Відключіть діодний міст: Зазвичай він розташований усередині генератора і виглядає як плата з кількома діодами.
2. Виміряйте діоди: Встановіть мультиметр у режим перевірки діодів. Підключіть щупи до кожного діода в прямому та зворотному напрямку. У прямому напрямку діод повинен показувати значення (0,4–0,7 В), у зворотному – нескінченний опір.
3. Замініть несправні діоди: Якщо хоча б один діод пробитий або не проводить струм, замініть увесь діодний міст.

Порада: якщо ви не впевнені в своїх силах, зверніться до сервісного центру. Робота з діодами вимагає акуратності та досвіду.

Крок 4: Тестування підшипників

Підшипники забезпечують плавне обертання ротора. Якщо вони зношені, ви почуєте шум, а генератор може перегріватися або навіть заклинити.

• Перевірте люфт: Обережно похитайте вал генератора. Якщо є помітний люфт, підшипники зношені.
• Прислухайтеся до шуму: Прокрутіть ротор вручну (при відключеному генераторі). Скрип або хрускіт – ознака проблеми.
• Огляньте мастило: Якщо підшипники змащувані, перевірте, чи не вичерпалося мастило. У деяких моделях потрібна періодична заміна мастила.

Зношені підшипники краще замінити одразу, адже вони можуть призвести до серйозних поломок. За даними Bosch Automotive Handbook, знос підшипників – одна з найпоширеніших причин виходу генераторів з ладу.

Типові помилки при перевірці генератора 🛠️

Перевірка генератора – не найскладніша задача, але помилки можуть зіпсувати весь процес. Ось найпоширеніші промахи, яких варто уникати:

• Ігнорування безпеки: Робота з увімкненим генератором чи без захисних рукавичок може призвести до ураження струмом або травм.
• Неправильне налаштування мультиметра: Вимірювання напруги в режимі опору або навпаки може пошкодити прилад і дати хибні результати.
• Пропуск візуального огляду: Багато хто одразу хапається за мультиметр, але проста перевірка ременя чи проводки може виявити проблему швидше.
• Недостатнє навантаження: Перевірка генератора без підключення споживачів не дасть повної картини його роботи.
• Ігнорування дрібних симптомів: Наприклад, легкий шум від підшипників може здаватися несуттєвим, але з часом призведе до поломки.

Уникаючи цих помилок, ви значно підвищите точність діагностики та заощадите час і нерви.

Таблиця: Нормальні показники роботи генератора

Щоб полегшити перевірку, ми зібрали основні параметри, на які варто орієнтуватися. Ця таблиця допоможе порівняти ваші вимірювання з нормою.

Джерело: дані зібрані на основі посібників Bosch Automotive Handbook та Haynes Automotive Repair Manual.

Що робити, якщо генератор не працює?

Якщо перевірка виявила проблему, не панікуйте. Ось кілька практичних кроків, які допоможуть вирішити ситуацію:

• Очистіть контакти: Корозія чи бруд на клемах можуть знижувати ефективність. Використовуйте наждачний папір або спеціальний очищувач контактів.
• Замініть ремінь: Якщо ремінь зношений, встановіть новий із правильним натягом. Це проста процедура, яка часто вирішує проблему недостатньої потужності.
• Перевірте регулятор напруги: У багатьох генераторах регулятор – це окремий модуль, який можна замінити без розбирання всього пристрою.
• Зверніться до фахівця: Якщо проблема в обмотках, діодному мості чи підшипниках, ремонт може вимагати професійного обладнання та навичок.

Важливо: не намагайтеся ремонтувати генератор, якщо не впевнені у своїх силах. Неправильний ремонт може погіршити ситуацію або спричинити травми.

Як підтримувати генератор у робочому стані?

Перевірка – це лише перший крок. Щоб генератор служив довго, дотримуйтесь цих простих правил догляду:

• Регулярно очищайте: Видаляйте пил, бруд і масло з корпусу та вентиляційних отворів, щоб уникнути перегріву.
• Перевіряйте ремінь: Раз на 6 місяців оглядайте ремінь і його натяг. Замінюйте його кожні 2–3 роки або за перших ознак зносу.
• Контролюйте навантаження: Не перевантажуйте генератор, підключаючи занадто потужні пристрої. Завжди перевіряйте сумарну потужність споживачів.
• Проводьте профілактичні перевірки: Раз на рік вимірюйте напругу та оглядайте генератор, навіть якщо він працює нормально.

Догляд за генератором – це як турбота про автомобіль: кілька хвилин уваги щомісяця можуть заощадити вам тисячі гривень на ремонті.
