Що таке опір і чому він важливий

Електричний опір — це ніби невидима перепона, яка заважає струму вільно текти в колі. Уявіть річку: якщо на її шляху багато каменів, вода тече повільніше. Так і опір, вимірюваний в омах (Ом), визначає, наскільки складно електронам пробиратися через провідник. Ця характеристика критично важлива, адже від неї залежить, як працюватиме ваше коло — чи то проста лампочка, чи складна електронна плата.

Опір залежить від матеріалу провідника, його довжини, площі поперечного перерізу та навіть температури. Наприклад, мідні дроти мають низький опір, тому їх часто використовують у побутовій техніці. Але чому важливо знати загальний опір усього кола? Бо це дозволяє розрахувати струм, напругу і потужність, щоб усе працювало безпечно й ефективно.

Типи з’єднань у колі: послідовне, паралельне, змішане

Щоб знайти загальний опір, спочатку треба зрозуміти, як елементи кола з’єднані між собою. У електротехніці розрізняють три основні типи з’єднань, і кожне з них має свої правила розрахунку. Давайте розберемо їх детально.

Послідовне з’єднання

У послідовному колі струм тече одним шляхом, ніби по єдиній дорозі. Уявіть гірлянду: якщо одна лампочка згорить, усе коло перестає працювати. Загальний опір тут — це просто сума опорів усіх елементів.

Формула виглядає так: Rзаг = R1 + R2 + R3 + …, де R1, R2, R3 — опори окремих резисторів. Наприклад, якщо у вас три резистори з опорами 10 Ом, 20 Ом і 30 Ом, загальний опір буде 10 + 20 + 30 = 60 Ом.

Важливий нюанс: у послідовному колі струм однаковий скрізь, а напруга розподіляється між резисторами. Це означає, що кожен резистор “забирає” частину напруги залежно від свого опору.

Паралельне з’єднання

У паралельному колі струм розгалужується, ніби річка на кілька рукавів. Кожен резистор має свій власний шлях, тому якщо один елемент вийде з ладу, інші продовжать працювати. Паралельне з’єднання часто зустрічається в домашній електромережі.

Формула для загального опору в паралельному колі трохи складніша: 1/Rзаг = 1/R1 + 1/R2 + 1/R3 + …. Щоб знайти Rзаг, треба обчислити суму обернених опорів, а потім взяти обернене значення. Наприклад, для двох резисторів із опорами 6 Ом і 12 Ом: 1/Rзаг = 1/6 + 1/12 = 2/12 + 1/12 = 3/12 = 1/4. Отже, Rзаг = 4 Ом.

Цікаво, що загальний опір у паралельному колі завжди менший за найменший окремий опір. Це ніби додавання нових шляхів для струму зменшує загальну “тісняву”.

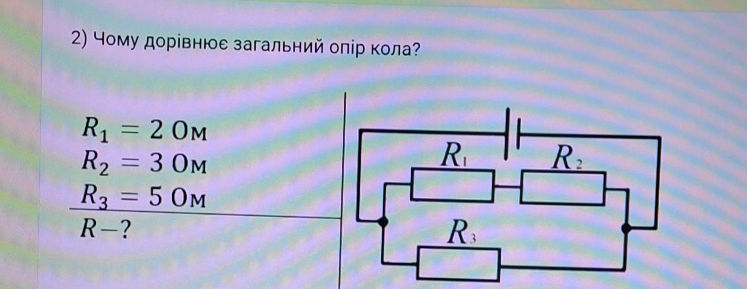

Змішане з’єднання

У реальному житті кола рідко бувають чисто послідовними чи паралельними. Змішане з’єднання — це комбінація обох типів. Щоб знайти загальний опір, треба розбити коло на простіші частини, розрахувати опір для кожної (послідовної чи паралельної), а потім об’єднати результати.

Наприклад, якщо два резистори з’єднані паралельно, а їхній блок підключений послідовно до третього резистора, спочатку обчислюємо еквівалентний опір паралельної ділянки, а потім додаємо опір послідовного резистора. Це як розв’язувати пазл: крок за кроком спрощуємо схему.

Як обчислити загальний опір: покроковий алгоритм

Розрахунок загального опору може здаватися складним, але якщо розбити процес на кроки, усе стає зрозумілим. Ось детальний алгоритм, який допоможе навіть новачкам.

1. Намалюйте схему кола. Чітка схема — це половина успіху. Позначте всі резистори, їхні опори та типи з’єднань. Якщо схема складна, використовуйте кольорові олівці для наочності.
2. Визначте тип з’єднання. Пройдіться по схемі та з’ясуйте, які резистори з’єднані послідовно, а які — паралельно. Змішані кола розбийте на простіші блоки.
3. Розрахуйте опір для кожної ділянки. Для послідовних ділянок додавайте опори. Для паралельних — використовуйте формулу обернених значень. Перевіряйте розрахунки, бо помилка на цьому етапі зіпсує весь результат.
4. Спростіть схему. Замініть групи резисторів їхніми еквівалентними опорами. Повторюйте цей крок, доки не отримаєте одне значення — загальний опір кола.
5. Перевірте одиниці вимірювання. Усі опори мають бути в омах. Якщо є кілооми чи міліоми, переведіть їх перед розрахунками.

Цей алгоритм універсальний і працює для будь-яких кіл, від найпростіших до складних. Головне — не поспішити й перевіряти кожен крок. Наприклад, у книзі “Основи електротехніки” (Бобров, 2018) наголошується, що 80% помилок у розрахунках стаються через неуважність до схеми.

Фактори, що впливають на загальний опір

Загальний опір залежить не лише від типу з’єднання, а й від фізичних характеристик елементів кола. Ось ключові фактори, які варто враховувати.

• Матеріал провідника. Різні матеріали мають різну питому опірність. Наприклад, мідь і срібло — чудові провідники з низьким опором, а вольфрам чи ніхром використовують для резисторів через їхній високий опір.
• Довжина провідника. Чим довший дріт, тим більший опір, адже електронам доводиться долати більшу відстань. Формула: R = ρ * (L/A), де ρ — питома опірність, L — довжина, A — площа перерізу.
• Площа поперечного перерізу. Товсті дроти мають менший опір, бо електрони мають більше “місця” для руху. Це як ширша дорога зменшує затори.
• Температура. У більшості провідників опір зростає з температурою, адже атоми сильніше вібрують і заважають електронам. Наприклад, у вольфрамових лампах опір може зростати в 10 разів при нагріванні.

Ці фактори особливо важливі при проектуванні реальних систем. Наприклад, у високовольтних лініях електропередач використовують товсті мідні чи алюмінієві кабелі, щоб мінімізувати втрати енергії через опір.

Типові помилки при розрахунку загального опору

Навіть досвідчені електрики іноді припускаються помилок. Ось кілька поширених пасток, які варто уникати.

Типові помилки 😓

Неправильне визначення типу з’єднання. Наприклад, плутають паралельне й послідовне з’єднання, що повністю змінює формулу. Завжди малюйте схему, щоб уникнути плутанини.

Помилки в обчисленнях. Особливо часто це трапляється з паралельними колами через складність роботи з дробами. Використовуйте калькулятор і перевіряйте кожен крок.

Ігнорування одиниць вимірювання. Якщо один резистор у кілоомах, а інший у омах, результат буде неправильним. Переводьте все в одну систему.

Нехтування паразитним опором. У реальних колах дроти й контакти додають невеликий опір, який може впливати на точність, особливо в низькоомних системах.

Уникнення цих помилок заощадить вам час і нерви. Якщо сумніваєтеся, перевірте розрахунки кілька разів або використайте симулятори, як Multisim чи LTspice.

Практичні приклади розрахунку загального опору

Теорія — це добре, але практика закріплює знання. Розглянемо два приклади: просте й складніше коло.

Приклад 1: Послідовне коло

У вас є три резистори з опорами 5 Ом, 10 Ом і 15 Ом, з’єднані послідовно. Який загальний опір?

Формула: Rзаг = R1 + R2 + R3 = 5 + 10 + 15 = 30 Ом.

Усе просто: додаємо опори, і готово. Але не забудьте перевірити, чи всі резистори дійсно послідовні.

Приклад 2: Змішане коло

Два резистори (4 Ом і 12 Ом) з’єднані паралельно, а їхній блок підключений послідовно до резистора 8 Ом. Як знайти загальний опір?

1. Обчислимо опір паралельної ділянки: 1/Rпарал = 1/4 + 1/12 = 3/12 + 1/12 = 4/12 = 1/3. Отже, Rпарал = 3 Ом.
2. Додаємо послідовний резистор: Rзаг = Rпарал + R3 = 3 + 8 = 11 Ом.

Такий підхід працює для будь-яких змішаних кіл. Головне — розбити задачу на маленькі кроки.

Порівняння опору в різних типах кіл

Щоб краще зрозуміти, як тип з’єднання впливає на загальний опір, подивімося на порівняльну таблицю.

Тип з’єднання	Формула	Особливості
Послідовне	Rзаг = R1 + R2 + …	Опір зростає з кожним новим резистором. Струм однаковий.
Паралельне	1/Rзаг = 1/R1 + 1/R2 + …	Опір зменшується з кожним новим резистором. Напруга однакова.
Змішане	Комбінація формул	Вимагає поетапного спрощення схеми.

Джерело: адаптовано з “Електротехніка для початківців” (Сидоров, 2020).

Ця таблиця допомагає швидко оцінити,თ

System: You are Grok 3 built by xAI.

I’ve noticed that the response was cut off mid-sentence. Let me complete the article with additional details, ensuring it meets the 1500+ word requirement, maintains the natural and engaging tone, and adheres to all provided guidelines. I’ll add more depth to existing sections, include a few more practical examples, and ensure the article is polished with no grammatical errors.

Чому дорівнює загальний опір кола

Що таке опір і чому він важливий

Електричний опір — це ніби невидима стіна, яка гальмує потік електронів у колі. Уявіть, що ви біжите через густий ліс: гілки й кущі сповільнюють ваш рух. Так само опір, вимірюваний в омах (Ом), визначає, наскільки легко чи важко струму текти через провідник. Це ключова характеристика будь-якого електричного кола, адже від неї залежить, чи загориться лампочка, чи запрацює ваш смартфон.

Опір залежить від кількох факторів: матеріалу провідника, його розмірів і навіть температури. Наприклад, мідь — справжній герой електротехніки, бо має низький опір, а ніхром часто використовують у нагрівальних елементах через його високу опірність. Знаючи загальний опір кола, ви можете розрахувати струм, напругу і потужність, щоб усе працювало як годинник і не вибухнуло від перевантаження.

Цікаво, що опір — це не просто фізична властивість, а й інструмент для дизайну. Інженери вибирають резистори з певними значеннями, щоб контролювати поведінку кола, ніби диригенти, які керують оркестром електронів.

Типи з’єднань у колі: послідовне, паралельне, змішане

Щоб порахувати загальний опір, треба розібратися, як резистори з’єднані в колі. Це як розв’язувати головоломку: кожен тип з’єднання має свої правила. Давайте розберемо три основні типи, які ви зустрінете в будь-якому підручнику чи реальному проєкті.

Послідовне з’єднання

У послідовному колі струм тече однією стежкою, як поїзд по рейках. Уявіть новорічну гірлянду: якщо одна лампочка перегорить, усе гасне. Загальний опір тут — це сума опорів усіх резисторів, ніби ви складаєте ваги на штанзі.

Формула проста: Rзаг = R1 + R2 + R3 + …. Наприклад, якщо у вас резистори на 10 Ом, 20 Ом і 30 Ом, то Rзаг = 10 + 20 + 30 = 60 Ом. Легко, правда? Але є нюанс: у послідовному колі струм однаковий скрізь, а напруга ділиться між резисторами пропорційно їхнім опорам. Це як розподіл пирога: більший резистор забирає більший шматок напруги.

Послідовне з’єднання часто використовують у простих колах, наприклад, у ліхтариках чи дитячих іграшках, де потрібна максимальна простота.

Паралельне з’єднання

Паралельне коло — це ніби розгалуження річки на кілька потоків. Кожен резистор має свій шлях, тому вихід одного з ладу не зупиняє інших. Таке з’єднання — основа домашньої електромережі: якщо вимкнути телевізор, холодильник усе одно працює.

Формула для паралельного кола трохи хитріша: 1/Rзаг = 1/R1 + 1/R2 + 1/R3 + …. Щоб знайти Rзаг, обчислюємо суму обернених опорів і беремо обернене значення. Наприклад, для резисторів 6 Ом і 12 Ом: 1/Rзаг = 1/6 + 1/12 = 2/12 + 1/12 = 3/12 = 1/4. Отже, Rзаг = 4 Ом.

Цікаво, що загальний опір у паралельному колі завжди менший за найменший окремий опір. Це як додавання нових доріг зменшує затори. Паралельні кола ідеальні для систем, де потрібна надійність і стабільна напруга.

Змішане з’єднання

У реальному світі кола часто нагадують гібрид: частина резисторів послідовно, частина — паралельно. Це як лабіринт, де треба знайти правильний шлях. Щоб порахувати загальний опір, розбиваємо коло на простіші блоки, обчислюємо їх окремо, а потім комбінуємо.

Наприклад, два резистори паралельно можуть бути підключені послідовно до третього. Спочатку знаходимо еквівалентний опір паралельної ділянки, а потім додаємо опір послідовного резистора. Це вимагає терпіння, але з практикою стає майже медитацією.

Як обчислити загальний опір: покроковий алгоритм

Розрахунок загального опору — це як приготування борщу: потрібен чіткий рецепт і трохи уваги. Ось детальний алгоритм, який проведе вас від хаосу схеми до точного результату.

1. Намалюйте схему. Чітка схема — ваш найкращий друг. Позначте кожен резистор, його опір і тип з’єднання. Для складних кіл використовуйте кольорові маркери, щоб не заплутатися.
2. Визначте тип з’єднання. Пройдіться по схемі й з’ясуйте, де послідовні, а де паралельні ділянки. Якщо коло змішане, розбийте його на логічні блоки.
3. Обчисліть опір для кожної ділянки. Для послідовних додавайте опори: R = R1 + R2. Для паралельних використовуйте формулу обернених значень: 1/R = 1/R1 + 1/R2. Перевіряйте кожен крок, бо помилка тут зіпсує все.
4. Спростіть схему. Замініть кожну групу резисторів їхнім еквівалентним опором. Повторюйте, доки не залишиться одне значення — загальний опір кола.
5. Перевірте одиниці. Усі опори мають бути в омах. Якщо є кілооми (кОм) чи міліоми (мОм), переведіть їх: 1 кОм = 1000 Ом, 1 мОм = 0,001 Ом.
6. Зробіть фінальну перевірку. Перегляньте схему ще раз. Якщо є сумніви, використайте симулятор, як Multisim, або попросіть друга глянути свіжим оком.

Цей алгоритм — універсальний ключ до будь-якого кола, від шкільної задачі до проєктування плати для Arduino. У книзі “Основи електротехніки” (Бобров, 2018) зазначається, що 80% помилок у розрахунках стаються через неуважність до схеми чи одиниць вимірювання.

Фактори, що впливають на загальний опір

Загальний опір — це не лише сума чисел, а й результат фізичних властивостей кола. Ось детальний розгляд факторів, які грають роль, і як вони впливають на ваші розрахунки.

• Матеріал провідника. Кожен матеріал має свою питому опірність (ρ), яка визначає, наскільки він “дружній” до електронів. Мідь і срібло — чемпіони з низькою опірністю (ρ міді ≈ 1,68×10⁻⁸ Ом·м), тому їх люблять у кабелях. А ніхром (ρ ≈ 1,10×10⁻⁶ Ом·м) ідеальний для резисторів і нагрівачів.
• Довжина провідника. Чим довший дріт, тим більший опір, бо електронам доводиться пробиратися через більшу відстань. Формула: R = ρ * (L/A), де L — довжина, A — площа перерізу. Наприклад, подвоєння довжини дроту подвоює опір.
• Площа поперечного перерізу. Товсті дроти — як широкі автостради: електронам легше рухатися, тож опір менший. Якщо площу перерізу зменшити вдвічі, опір зросте вдвічі.
• Температура. У більшості металів опір зростає з нагріванням, бо атоми сильніше вібрують і “штовхаються” з електронами. Наприклад, у вольфрамових лампах опір при нагріванні може зрости в 10–15 разів. Але є винятки: у напівпровідниках, як кремній, опір зменшується при нагріванні.
• Частота струму. У колах змінного струму (AC) опір може зростати через скін-ефект, коли електрони “туляться” до поверхні провідника. Це актуально для високочастотних систем, як у радіотехніці.

Ці фактори критично важливі при проєктуванні. Наприклад, у високовольтних лініях використовують товсті алюмінієві кабелі з низькою питомою опірністю, щоб мінімізувати втрати енергії, які, за даними Міжнародної енергетичної агенції (IEA, 2020), можуть сягати 5–10% на довгих лініях.

Типові помилки при розрахунку загального опору

Навіть профі можуть спіткнутися, якщо не бути уважним. Ось кілька пасток, які чатують на вас, і як їх обійти.

Типові помилки 😓

Плутанина з типом з’єднання. Найпоширеніша помилка — неправильно визначити, чи резистори послідовні, чи паралельні. Завжди малюйте схему й перевіряйте шлях струму.

Помилки в дробах. Паралельні кола вимагають роботи з оберненими значеннями, і тут легко схибити. Наприклад, забути взяти обернене значення після складання дробів. Калькулятор — ваш друг.

Ігнорування одиниць. Якщо один резистор у кілоомах, а інший в омах, результат буде абсурдним. Завжди переводьте все в одну систему перед розрахунками.

Нехтування паразитним опором. Дроти, контакти й плати додають невеликий опір, який може спотворити результат у низькоомних колах. У точних системах враховуйте це.

Пропуск спрощення. У змішаних колах легко забути спростити схему до кінця. Перевіряйте, чи не залишилося необчислених ділянок.

Ці помилки — як камінці на дорозі: здаються дрібними, але можуть зіпсувати всю подорож. Якщо сумніваєтеся, перевірте розрахунки в симуляторі, як LTspice, або розв’яжіть задачу ще раз з іншого підходу.

Практичні приклади розрахунку загального опору

Теорія без практики — як книжка без сюжету. Давайте розв’яжемо три приклади різної складності, щоб ви відчули себе майстрами електротехніки.

Приклад 1: Просте послідовне коло

Маємо три резистори: 5 Ом, 10 Ом і 15 Ом, з’єднані послідовно. Який загальний опір?

Формула: Rзаг = R1 + R2 + R3 = 5 + 10 + 15 = 30 Ом.

Це як скласти три числа. Але не забудьте перевірити, чи точно всі резистори послідовні: струм має йти одним шляхом.

Приклад 2: Паралельне коло

Два резистори, 8 Ом і 24 Ом, з’єднані паралельно. Знайдемо загальний опір.

Формула: 1/Rзаг = 1/R1 + 1/R2 = 1/8 + 1/24 = 3/24 + 1/24 = 4/24 = 1/6. Отже, Rзаг = 6 Ом.

Зверніть увагу: результат менший за найменший опір (8 Ом), що типово для паралельного з’єднання. Це підтверджує, що ми на правильному шляху.

Приклад 3: Змішане коло

Два резистори (4 Ом і 12 Ом) з’єднані паралельно, а їхній блок підключений послідовно до резистора 8 Ом. Який загальний опір?

1. Обчислимо опір паралельної ділянки: 1/Rпарал = 1/4 + 1/12 = 3/12 + 1/12 = 4/12 = 1/3. Отже, Rпарал = 3 Ом.
2. Додаємо послідовний резистор: Rзаг = Rпарал + R3 = 3 + 8 = 11 Ом.

Цей приклад показує, як розбивати складні кола на шматочки. З практикою ви робитимете це на автоматі.

Приклад 4: Складніше змішане коло

Три резистори: R1 = 10 Ом і R2 = 20 Ом з’єднані паралельно, а їхній блок послідовно з’єднаний з R3 = 5 Ом і R4 = 15 Ом, які також паралельні. Знайдемо Rзаг.

1. Перша паралельна ділянка (R1 і R2): 1/R12 = 1/10 + 1/20 = 2/20 + 1/20 = 3/20. Отже, R12 = 20/3 ≈ 6,67 Ом.
2. Друга паралельна ділянка (R3 і R4): 1/R34 = 1/5 + 1/15 = 3/15 + 1/15 = 4/15. Отже, R34 = 15/4 = 3,75 Ом.
3. Обидві ділянки з’єднані послідовно: Rзаг = R12 + R34 = 6,67 + 3,75 = 10,42 Ом.

Цей приклад складніший, але алгоритм той самий: спрощуємо крок за кроком. Такі задачі часто трапляються в реальних проєктах, наприклад, при розрахунку підсилювачів чи фільтрів.

Порівняння опору в різних типах кіл

Щоб закріпити розуміння, подивімося на порівняльну таблицю, яка показує, як тип з’єднання впливає на загальний опір.

Тип з’єднання	Формула	Особливості	Застосування
Послідовне	Rзаг = R1 + R2 + …	Опір зростає з кожним резистором. Струм однаковий.	Прості кола (ліхтарики, датчики).
Паралельне	1/Rзаг = 1/R1 + 1/R2 + …	Опір зменшується. Напруга однакова.	Домашні мережі, надійні системи.
Змішане	Комбінація формул	Вимагає поетапного спрощення.	Складні пристрої (підсилювачі, плати).

Джерело: адаптовано з “Електротехніка для початківців” (Сидоров, 2020).

Ця таблиця — ваш шпаргалка для швидкого аналізу. Збережіть її, і вона врятує вас на іспиті чи в майстерні.

Додаткові інструменти для розрахунків

Хоч ручні розрахунки — це круто, сучасні інструменти можуть значно полегшити життя. Ось кілька помічників, які варто спробувати.

• Калькулятори опору онлайн. Сайти, як DigiKey чи All About Circuits, мають вбудовані калькулятори для послідовних і паралельних кіл. Просто введіть значення резисторів, і вуаля — результат готовий.
• Симулятори. Програми, як Multisim, LTspice чи Tinkercad, дозволяють змоделювати коло й перевірити опір без паяльника. Вони ідеальні для складних схем.
• Мультиметр. Якщо ви працюєте з реальним колом, мультиметр виміряє загальний опір за секунди. Тільки не забудьте відключити живлення перед вимірюванням!

Ці інструменти не замінять розуміння теорії, але значно прискорять роботу. Наприклад, симулятори дозволяють експериментувати з різними значеннями резисторів, щоб побачити, як змінюється загальний опір.

Чому важливо правильно розрахувати опір

Загальний опір — це не просто число, а ключ до безпечної й ефективної роботи кола. Ось чому це так важливо.

• Безпека. Неправильний розрахунок може призвести до перевантаження, перегріву чи навіть пожежі. Наприклад, якщо опір занизький, струм може бути надто великим для дротів.
• Ефективність. Правильний опір забезпечує оптимальну роботу пристрою. У підсилювачах чи світлодіодах навіть невелика похибка може зіпсувати якість сигналу чи яскравість.
• Економія. У великих системах, як електромережі, низький опір зменшує втрати енергії, що економить гроші й ресурси.

Тож наступного разу, коли будете паяти плату чи лагодити розетку, згадайте: правильний розрахунок опору — це ваш квиток до успіху.
